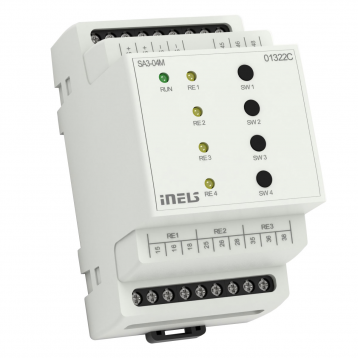

Spínací čtyřkanálový aktor SA3-04M

• SA3-04M je spínací aktor vybavený 4 nezávislými relé s přepínacími bezpotenciálovými kontakty.
• Maximální zatížitelnost kontaktů je 16 A/4000 VA/AC1.
• Každý z výstupních kontaktů je samostatně ovladatelný a adresovatelný.
• Všechna čtyři relé mají samostatně vyvedené vstupní svorky, a proto mohou spínat různé nezávislé potenciály.
• Aktor je určen pro spínání až čtyř nejrůznějších spotřebičů a zátěží reléovým výstupem (bezpotenciálovým kontaktem).
• Díky přepínacím kontaktům lze aktor využít pro ovládání až dvou pohonů 230V (např. žaluzií, rolet nebo markýz), přičemž vhodným propojením kontaktů lze zabezpečit hardwarové zablokování možnosti současného sepnutí fáze na oba výstupy, viz. příklad zapojení.
• LED diody na předním panelu signalizují stav každého výstupu.
• Pomocí ovládacích tlačítek na předním panelu lze měnit stav kontaktů jednotlivých relé manuálně a pro každé relé samostatně.
• Spínací aktory SA3-04M jsou standardně dodávány ve variantě materiálu kontaktu AgSnO2.
• SA3-04M v provedení 3-MODUL je určen pro montáž do rozvaděče na DIN lištu EN60715.

Technické parametry

• Výstup: 4x přepínací 16A/AC1
• Spínané napětí: 250 V AC, 24 V DC
• Instalační sběrnice: BUS
• Napájecí napětí / tolerance: 27 V DC, -20 / +10 %
• Stupeň krytí: IP20 přístroj, IP40 se zákrytem v rozvaděči
• Instalace: do rozvaděče na DIN lištu EN 60715
• Rozměry: 90 x 52 x 65 mm
• Hmotnost: 164 g
