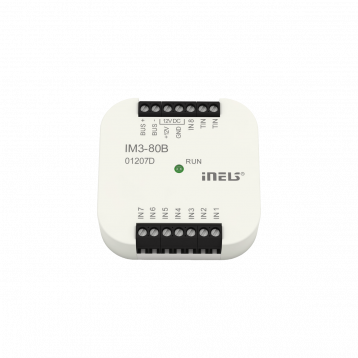

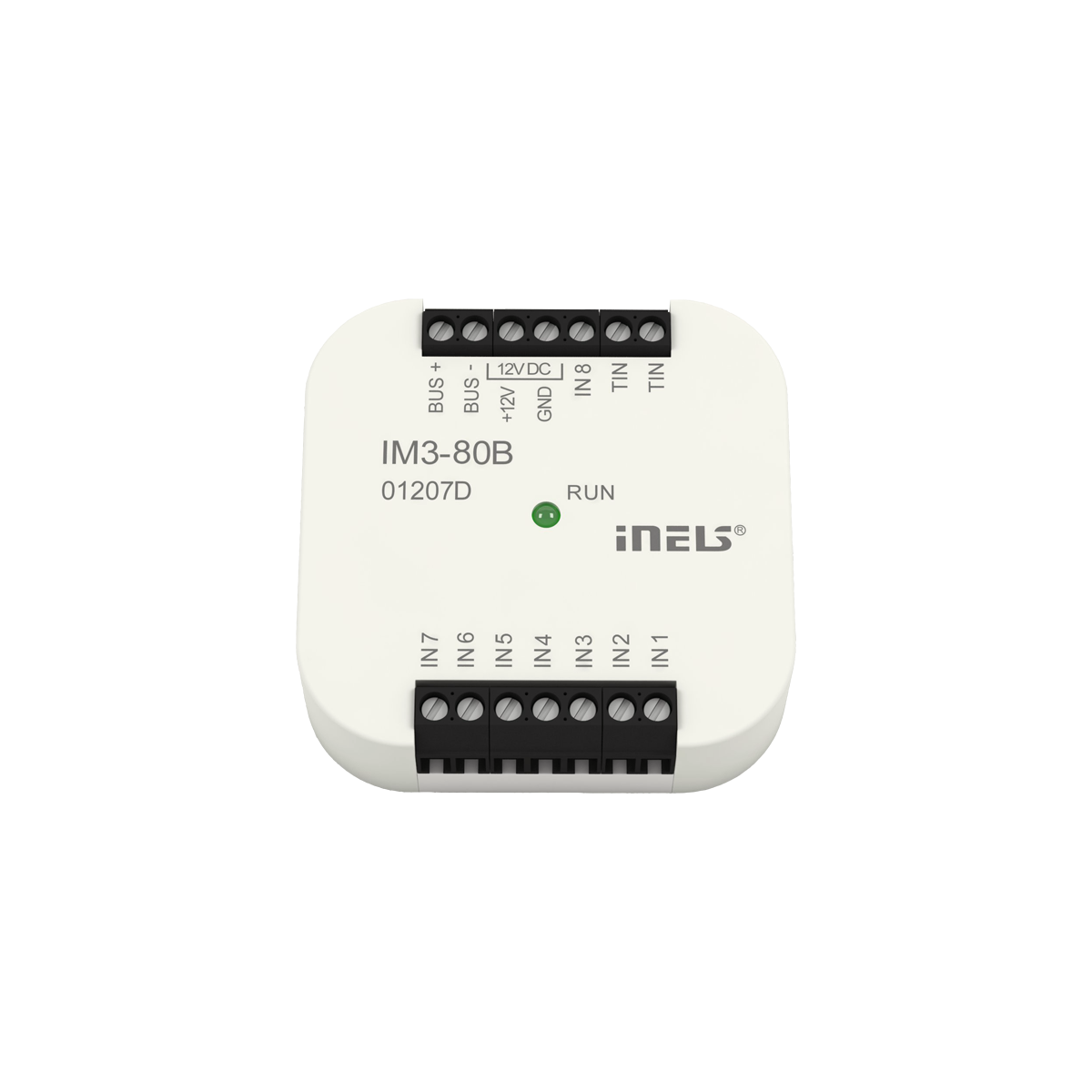

Jednotka binárních vstupů IM3-80B

• Jednotky binárních vstupů IM3-20B, IM3-40B a IM3-80B jsou určeny pro připojení 2, 4 nebo 8 zařízení s bezpotenciálovým kontaktem (jako jsou spínače, přepínače, tlačítka jiných designů, detektory EZS a EPS a jiné).
• Část vstupů lze využít jako vyvážené pro detektory:
  *  IM3-20B – vstupy IN1, IN2
  *  IM3-40B – vstupy IN1, IN2
  *  IM3-80B – vstupy IN1 – IN5
• Kontakty externích zařízení, připojených na vstupy jednotky, mohou být spínací nebo rozpínací - výsledně jsou parametry vstupů konfigurovány v software iDM3.
• Jednotky generují napájecí napětí 12 V DC / 75 mA pro napájení externích detektorů EZS, takže lze napájet PIR detektory, požární, plynové detektory a jiné.
• Aktivním využíváním výstupu 12V DC pro napájení detektorů se zvyšuje jmenovitý odběr jednotek ze sběrnice BUS (viz. technické parametry).
• Jednotky lze využít pro čítání pulsů z měřičů energií s pulsním výstupem.
• Jednotky jsou vybaveny teplotním vstupem pro připojení dvouvodičového externího teplotního senzoru TC/TZ (viz. příslušenství).
• IM3-20B, IM3-40B, IM3-80B v provedení B jsou určeny pro montáž do instalační krabice.

Pliki do pobrania

• Datasheet IM3-x0B

  Format: pdf | Wielkość : 160 kB | 21. 06. 2019

• EC Declaration of conformity IM3-80B

  Format: pdf | Wielkość : 51 kB | 04. 12. 2017
