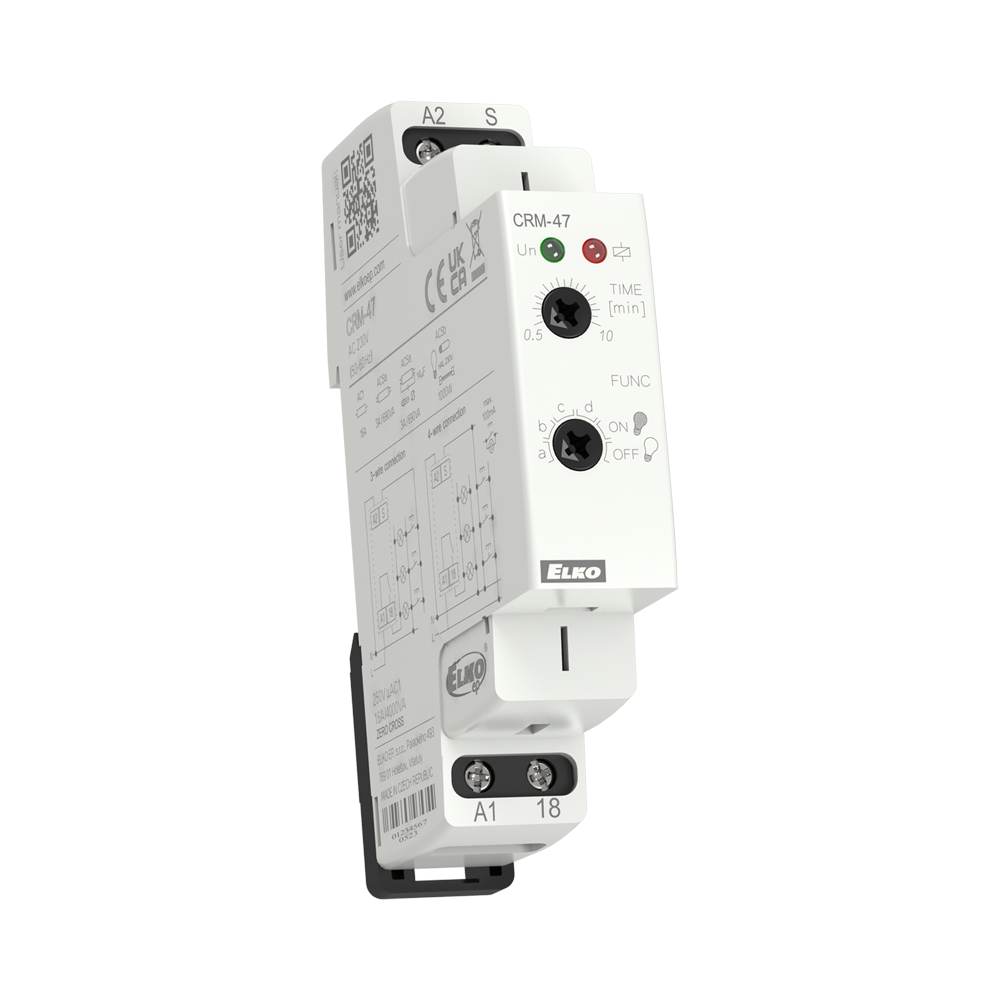

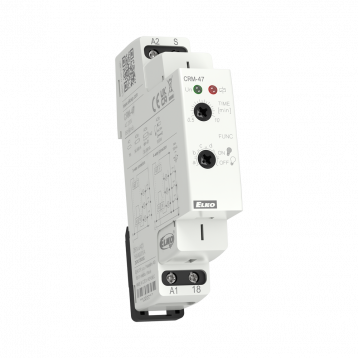

Programowalny automat schodowy CRM-47

OPIS

• Automaty schodowe umożliwiają opóźnione wyłączenie oświetlenia na klatkach schodowych, korytarzach, wejściach, obszarach wspólnych lub opóźnione działanie wentylatorów w toalecie lub łazience.
• Inteligentny automat schodowy oferuje podobne możliwości zastosowania jak CRM-4, przy czym istnieje możliwość wydłużenia trwającego opóźnienia dla funkcji a, b poprzez wielokrotne naciśnięcie przycisku(ów) sterującego. Każde krótkie naciśnięcie mnoży czas ustawiony na potencjometrze. Maksymalna wartość tak wydłużonego opóźnienia będzie zawsze wynosić 30 minut, niezależnie od liczby naciśnięć.
• Długie naciśnięcie (>2 s) umożliwia wcześniejsze wyłączenie wyjścia i zakończenie trwającego opóźnienia.
• Wejście sterujące z możliwością obciążenia do 100 mA (lampki, dioda LED w przycisku itp.).
• Funkcje (wybierane za pomocą przełącznika obrotowego na panelu przednim):
  • a - automat schodowy programowalny z sygnalizacją przed wyłączeniem
  • b - automat schodowy, programowalny bez sygnalizacji przed wyłączeniem
  • c - przekaźnik impulsowy (wciśnij aby włączyć, naciśnij aby wyłączyć)
  • d - przekaźnik impulsowy z synchronizacją
  • ON (włączony na stałe) - np. podczas sprzątania, przemieszczania się
  • OFF (włączony na stałe) - np. przy wymianie opraw oświetleniowych
• Funkcja ZERO CROSS: przełącza styk wyjściowy, gdy napięcie przekroczy zero.
• Regulowane opóźnienie czasowe (t) 0,5 – 10 m.
• Wytrzymuje prądy udarowe do 80 A.
• Podłączenie 3- lub 4-przewodowe (wejście S może być sterowane potencjałem A1 lub A2).

DANE TECHNICZNE

• Wyjście: 1x przełączające, 16 A
• Wykonanie: 1-MODUŁ
• Napięcie zasilania (częstotliwość): AC 230 V (50/60 Hz)
• Zakres czasu: 0,5 s - 10 min
• Liczba funkcji: 6
• Wymiary: 90 x 17,6 x 64 mm
