Przekaźnik nadzorczy napięcia w 3F
z ustawialnym poziomem

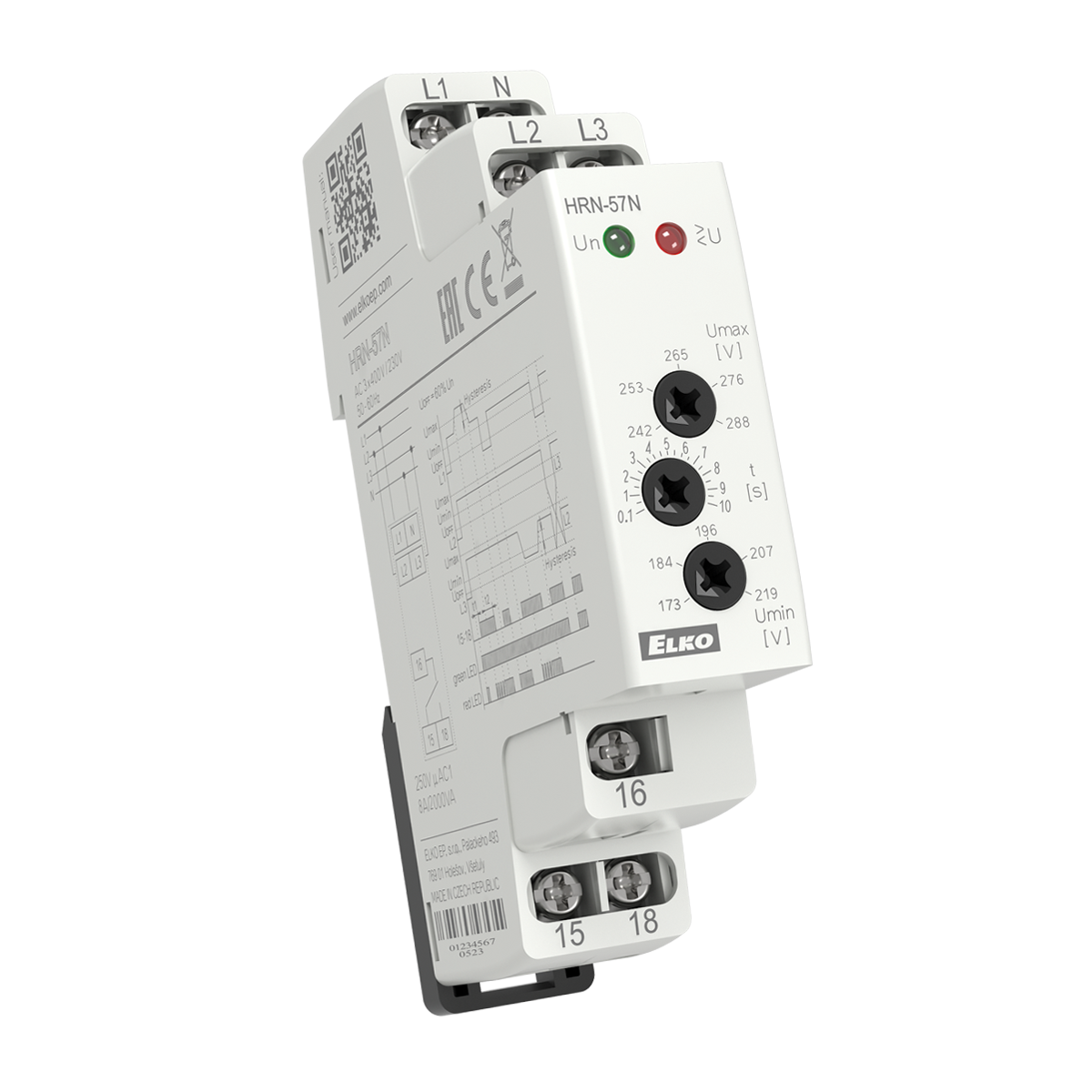

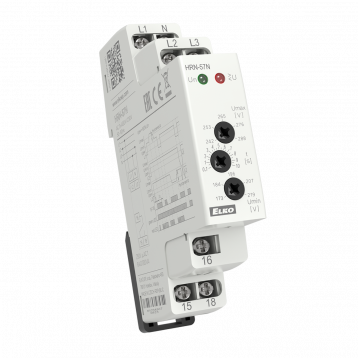

HRN-57N

OPIS

• Służy do nadzoru napięć w szafie rozdzielczej (ochrona urządzeń).
• Monitoruje napięcie w sieci 3-fazowej.
• Przekaźnik nadzoruje kolejność faz.
• Ustawialny górny i dolny próg napięcia, na podstawie którego odłącza styki przekaźnika.
• Ustawialne opóźnienie eliminuje krótkotrwałe piki i zaniki zasilania w sieci.
• Jeżeli napięcie zasilania spadnie poniżej 60 % Un (UOFF dolny próg) dochodzi do natychmiastowego rozłączenia styków przekaźnika bez opóźnienia.
• HRN-57: zasilanie ze wszystkich faz tzn. że praca przekaźnika nie zmieni się przy zaniku jednej z faz.
• HRN-57N: zasilanie L1, L2, L3-N, tzn. nadzorowanie przewodu neutralnego.

DANE TECHNICZNE

• Napięcie zasilania Un i nadzorowane: 3x 400 V / 50 - 60 Hz
• Pobór mocy: maks. 2 VA / 1 W
• Maks. napięcie stałe: AC 3 x 460 V
• Ilość styków: 1 x przełączny (AgNi)
• Sygnalizacja wyjścia: czerwona dioda LED
• Montaż: szyna DIN EN 60715
• Stopień ochrony obudowy: IP40 od strony panelu przedniego / IP10 zaciski
• Wymiary: 90 x 17.6 x 64 mm
• Waga: 63 g
