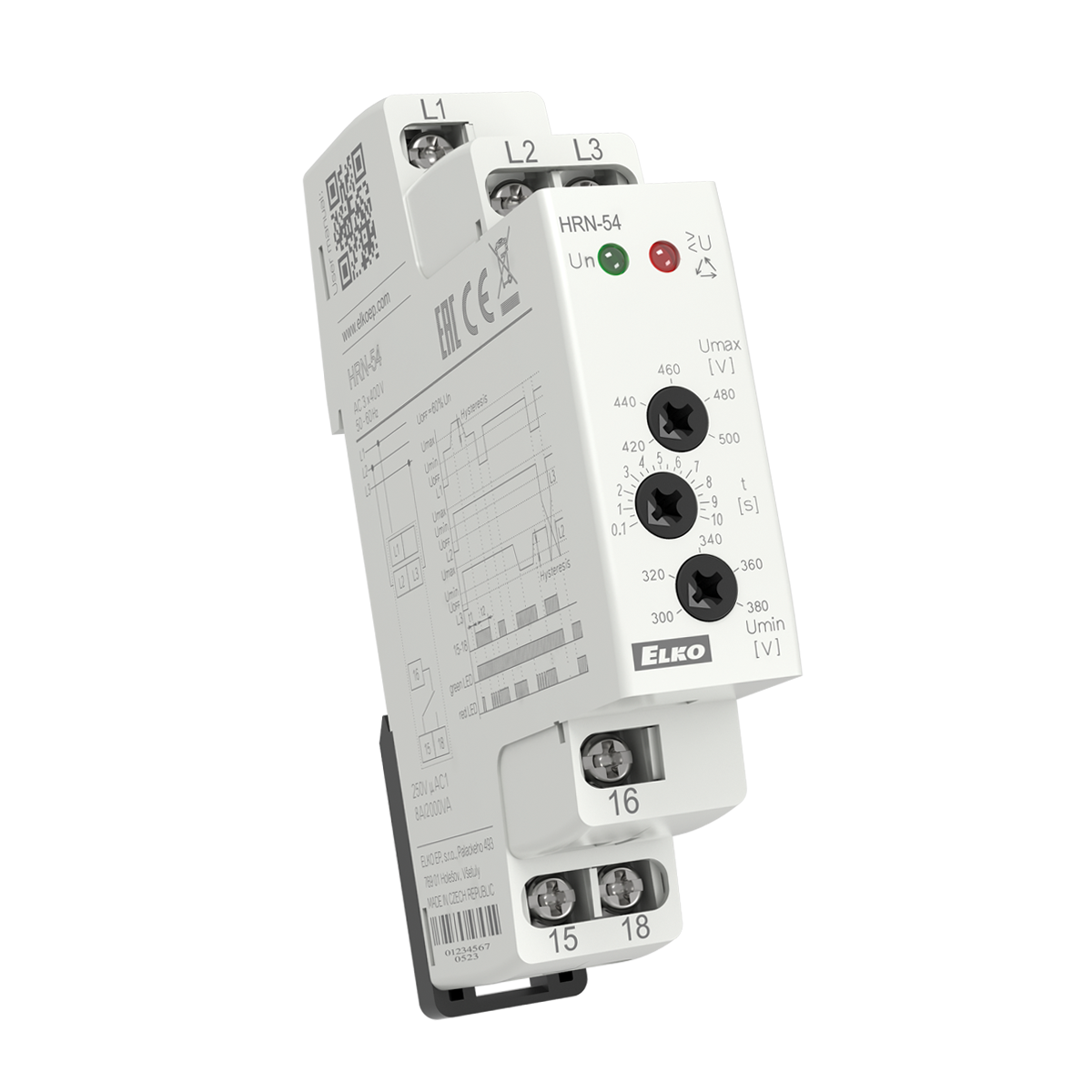

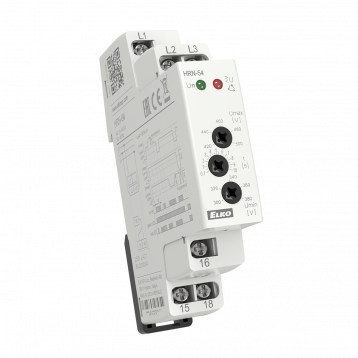

Przekaźnik nadzorczy napięcia w 3F
z ustawialnym poziomem
HRN-54

OPIS

• Służy do kontroli napięcia, kolejności i zaniku fazy, ochrony urządzeń.
• Monitoruje napięcie w sieci 3-fazowej.
• Możliwość ustawienia górnego i dolnego progu napięcia, przy którym rozłączy styk przekaźnika.
• Ustawialne opóźnienie eliminuje krótkotrwałe piki i zaniki zasilania.
• Przekaźnik nadzoruje kolejność faz.
• Jeżeli napięcie zasilania spadnie poniżej 60 % Un (UOFF dolny próg) dochodzi do natychmiastowego rozłączenia styków przekaźnika bez aplikacji opóźnienia.
• HRN-54: zasilanie ze wszystkich faz tzn. że praca przekaźnika nie zmieni się przy zaniku jednej z faz.
• HRN-54N: zasilanie L1, L2, L3-N, tzn. nadzorowanie przewodu neutralnego.

DANE TECHNICZNE

• Napięcie zasilania i nadzorowane Un: 3 x 400 V / 50 - 60 Hz
• Pobór mocy: maks. 2 VA / 1 W
• Ilość styków: 1 x przełączny (AgNi)
• Sygnalizacja wyjścia: czerwona dioda LED
• Montaż: szyna DIN EN 60715
• Stopień ochrony obudowy: IP40 od strony panelu przedniego / IP10 zaciski
• Wymiary: 90 x 17.6 x 64 mm
• Waga: 62 g
