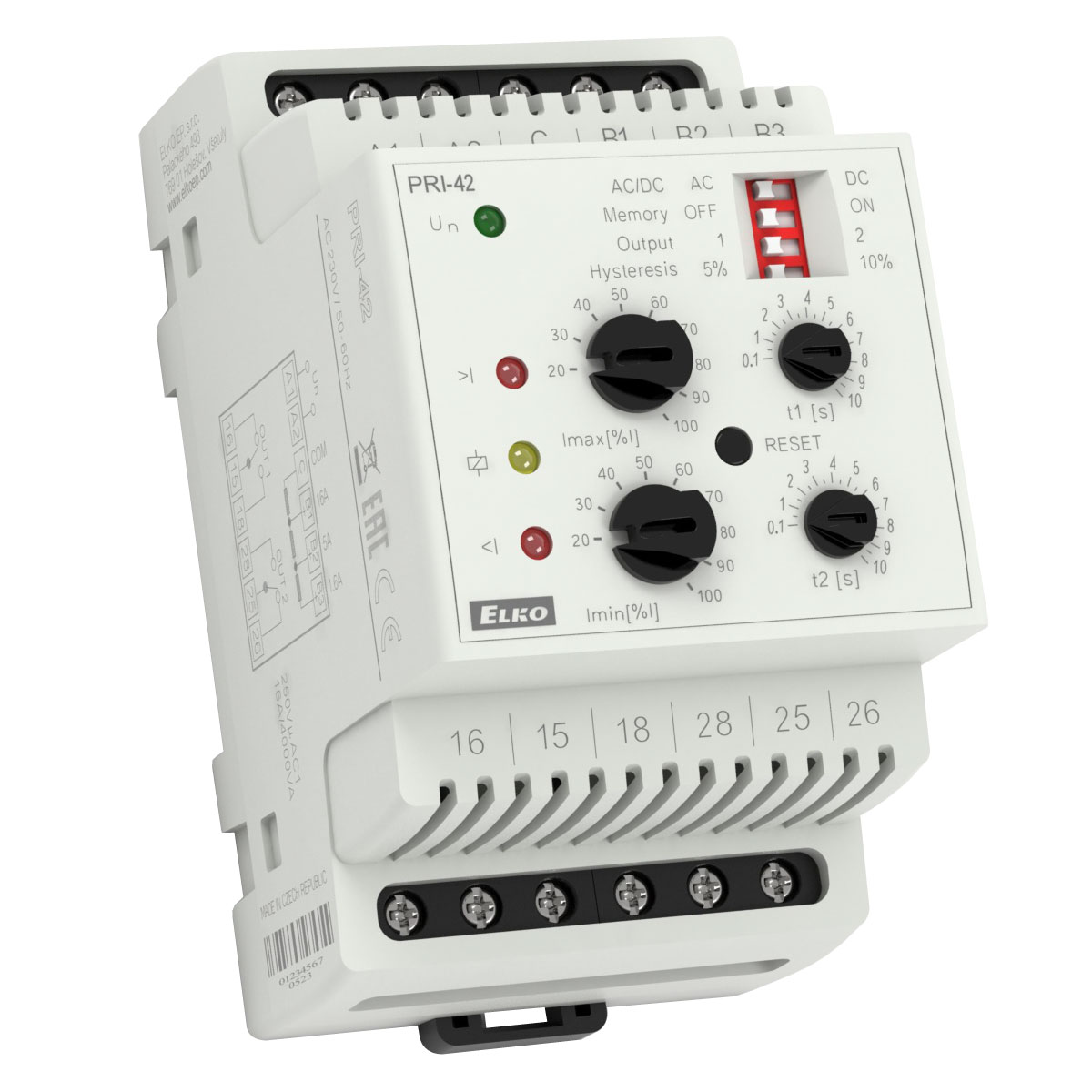

Przekaźnik nadzorczy prądu Imin lub Imax w 1F - AC/DC PRI-42

OPIS

• Służy do monitorowania przeciążeń / odciążeń (maszyna, silnik...), kontrola zużycia, diagnostyka zdalnego urządzenia (spalenie, zwarcie, podwyższony pobór prądu...).
• Przekaźnik przeznaczony do monitorowania prądu DC oraz AC w 3 zakresach.
• Przekaźnik monitoruje wielkość ustawionego prądu w dwu niezależnych poziomach (Imax, Imin).
• Ustawienie pilnowanego poziomu Imax (w % zakresu).
• Ustawienie pilnowanego poziomu Imin
• (w % zakresu - w PRI-42 - funkcja OKNO)
• (w % z ustawionego górnego poziomu - w PRI-41 - funkcja HISTEREZA)
• Funkcja drugiego przekaźnika (samodzielnie / równolegle).
• Ustawialne opóźnienie w celu eliminowania chwilowych zaników oraz skoków, niezależnie dla każdego poziomu.
• Separacja galwaniczna zasilania od pilnowanych wejść.
• Zestyk wyjściowy dla każdego nadzorowanego progu prądu.

DANE TECHNICZNE

• Napięcie zasilania: AC 110 V, AC 230 V, AC 400 V nebo AC / DC 24 V  (AC 50 - 60 Hz)
• Pobór mocy: maks. 2.5 W / 5 VA (AC 110 V, AC 230 V, AC 400 V), 1.4 W / 2 VA (AC/DC 24 V)
• Ilość styków: 2 x przełączny (AgNi)
• Sygnalizacja wyjścia: żółta dioda LED
• Pozycja robocza: dowolna
• Montaż: szyna DIN EN 60715
• Stopień ochrony obudowy: IP40 od strony panelu przedniego / IP20 zaciski
• Wymiary: 90 x 52 x 65 mm
• Waga: 248 g (110 V, 230 V, 400 V), 145 g (24 V)



Pliki do pobrania

• EC Declaration of conformity PRI-42 230V

  Format: PDF | Wielkość : 321 kB | 26. 04. 2019

• EC Declaration of conformity PRI-42 24-240V

  Format: PDF | Wielkość : 41 kB | 30. 03. 2023

• EC Declaration of conformity PRI-42 24V

  Format: PDF | Wielkość : 321 kB | 26. 04. 2019

• EC Declaration of conformity PRI-42 400V

  Format: pdf | Wielkość : 46 kB | 27. 04. 2023

• PRI-42 karta katalogowa PL

  Format: pdf | Wielkość : 167 kB | 12. 09. 2022
