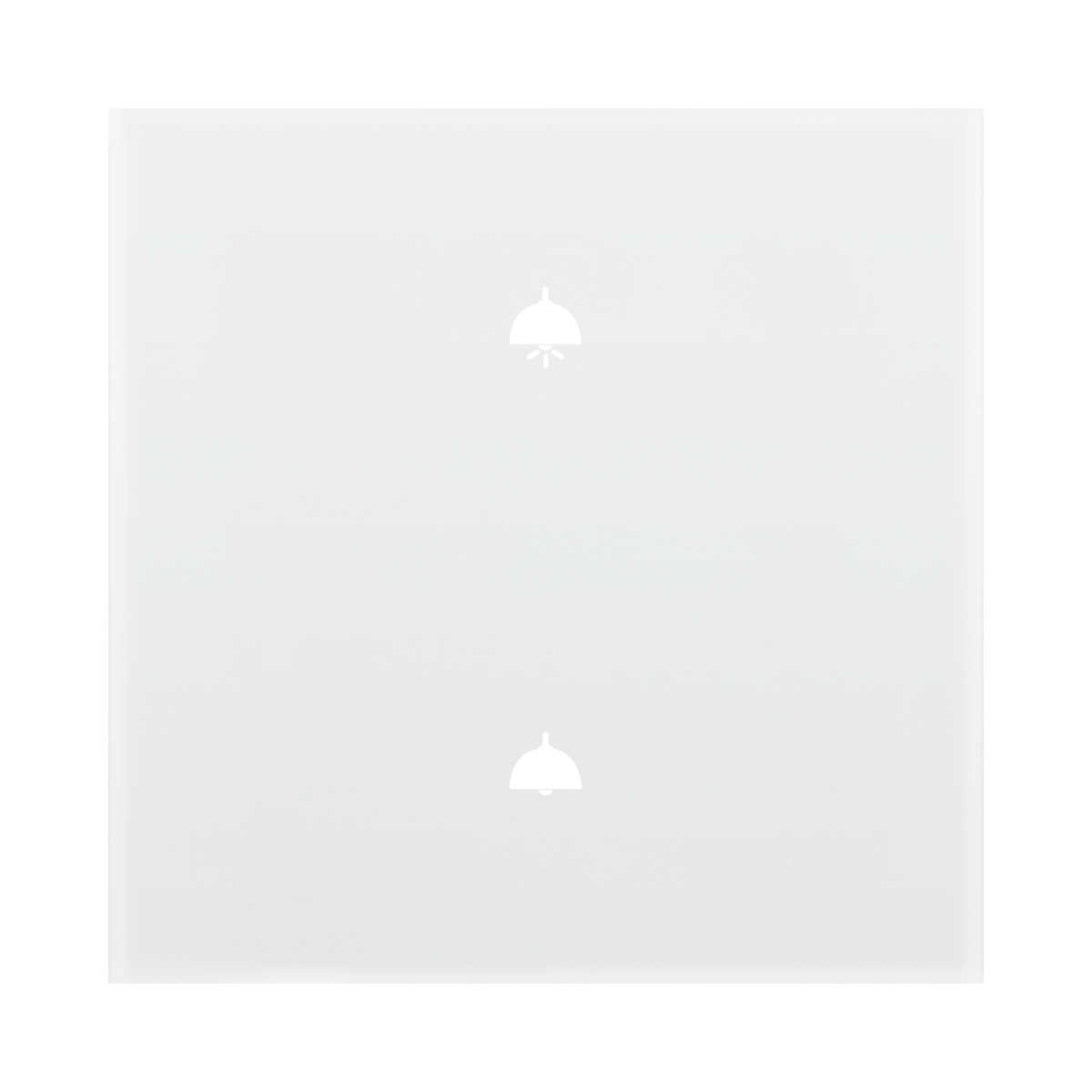

Skleněný dotykový ovladač
se symboly GSB3-20/SW

Popis

• Do portfolia iNELS BUS systém byla zařazena inovovaná řada skleněných ovladačů disponující čidly přiblížení (Proximity sensor). Nezávisle na okolních podmínkách jsou ovladače schopny detekovat procházející osobu nebo gesta rukou. Nová řada jednotek mimo jiné umožňuje regulovat úroveň podsvitu v několika stupních, což se dá využít pro ovládání jednotky hlavně v noci, kdy jednotka až pohybem ruky nebo procházející osobou sepne podsvit symbolů a neruší ostatní přítomné celodenním svitem např. při sledování TV nebo při spánku.
• GSB3-20/S je vybaven dvěma, GSB3-40/S čtyřmi a GSB3-60/S šesti dotykovými tlačítky, jejichž funkce lze jednoduše softwarově upravovat.
• Grafiku jednotlivých symbolů je možné na základě konzultace s výrobcem měnit a přizpůsobovat požadavkům investora.
• Jednotlivé symboly mohou být libovolně podsvíceny jednou ze sedmi barev – červená, zelená, modrá, žlutá, růžová, tyrkysová a bílá.

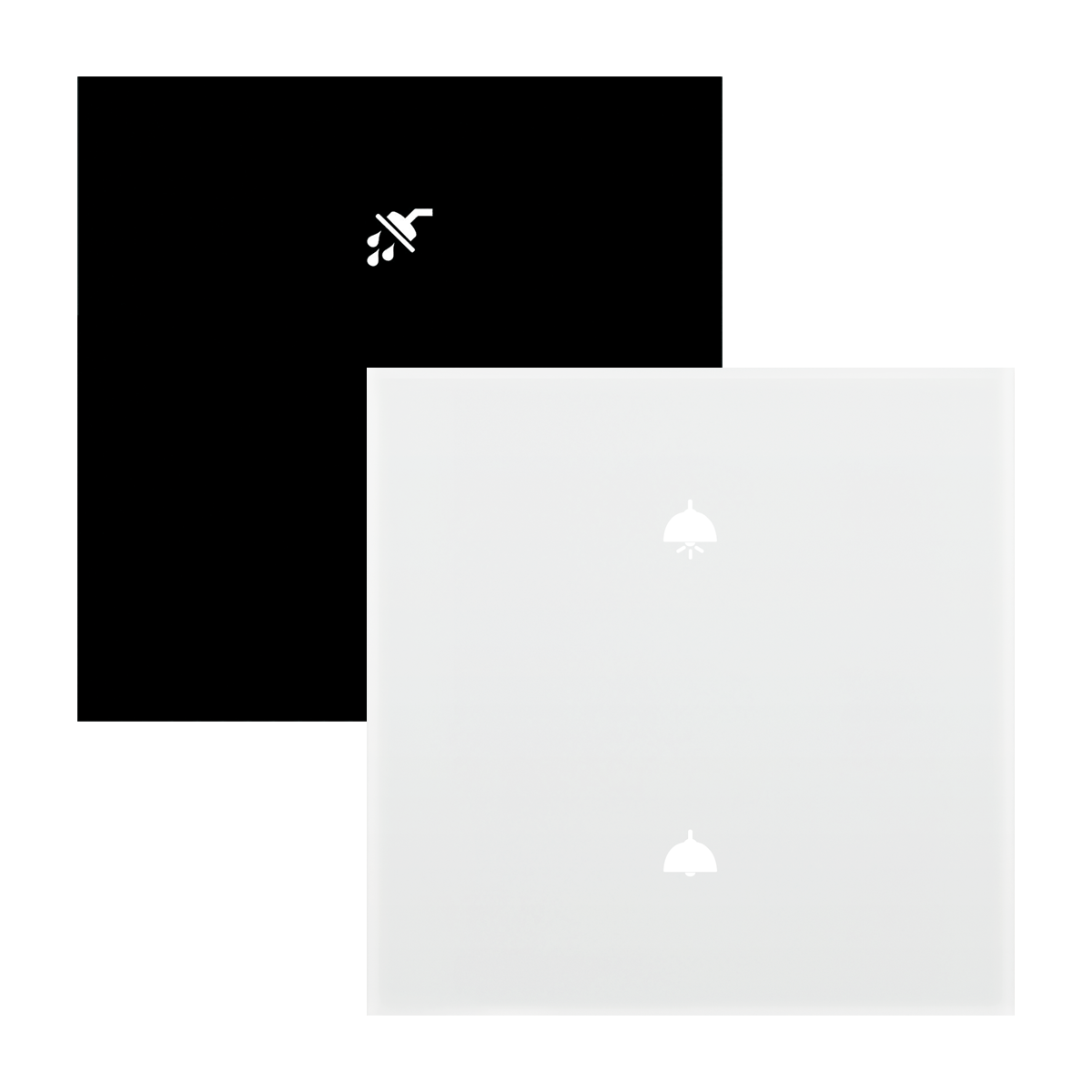

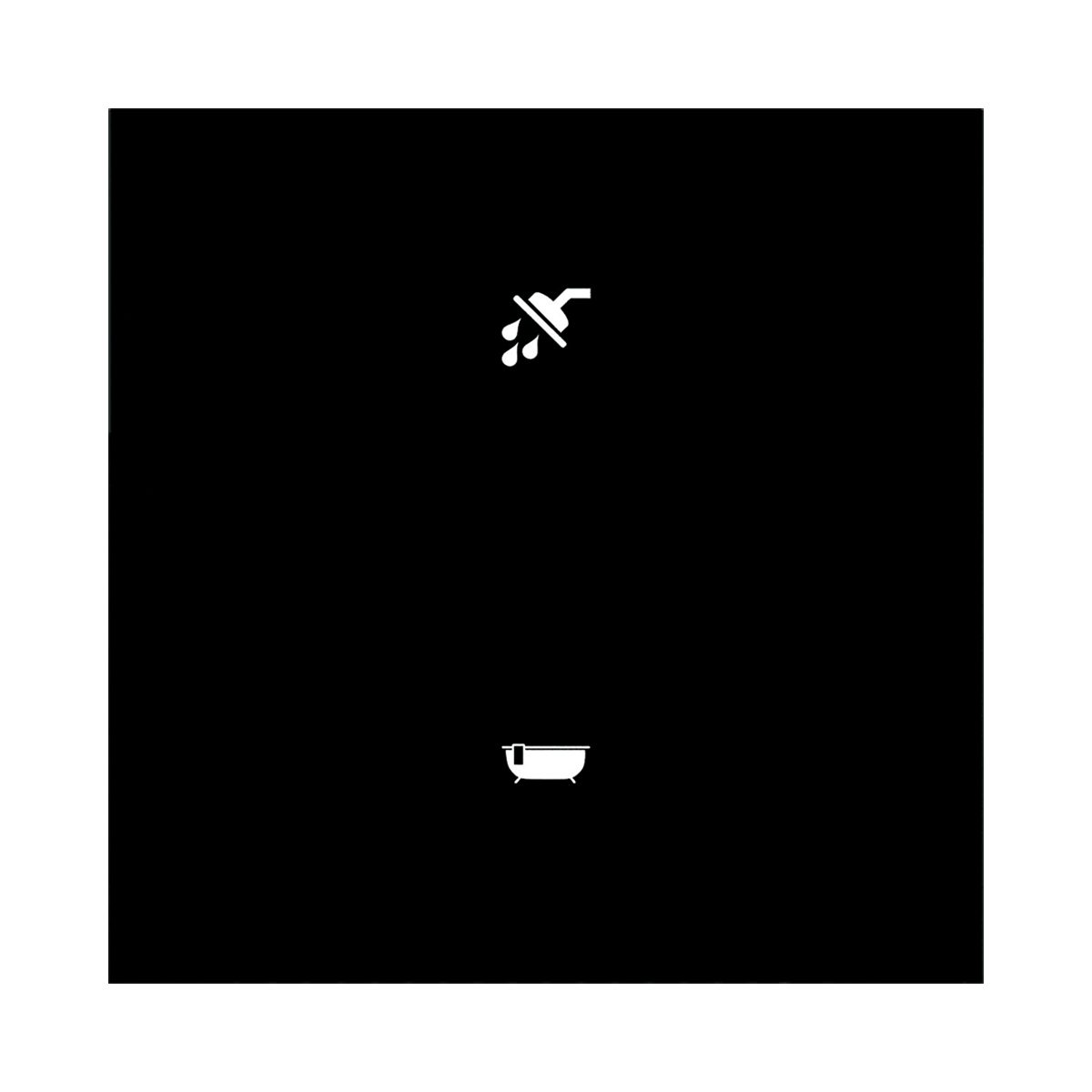

• Skleněný dotykový panel je designovým prvkem systému iNELS a je k dispozici v elegantní černé (GSB3-20/SB, GSB3-40/SB, GSB3-60/SB) a bílé (GSB3-20/SW, GSB3-40/SW, GSB3-60/SW) variantě.
• Všechny varianty jsou v rozměru základního modulu vypínače (94 x 94 mm) řady luxusních přístrojů LOGUS90 a jsou tedy plně v souladu s designem rámečků pro zásuvky z této řady, kde lze stejně jako u ovladačů volit bílé i černé sklo rámečků.
• Dotykový panel je vybaven integrovaným teplotním senzorem. Dále je vybaven dvěma analogově digitálními vstupy (AIN/DIN), které lze využít pro připojení dvou bezpotenciálových kontaktů nebo jednoho externího teplotního senzoru TC/TZ (např. pro měření teploty podlahy).
• Dotykový panel je také vybaven senzorem intenzity okolního osvětlení. Na základě informací ze senzoru lze rozsvěcovat orientační podsvětlení symbolů nebo vykonávat různé akce v softwaru iDM3, např. rozsvěcovat světelné okruhy v dané místnosti aj.
• Výhodou oproti standardním tlačítkům/vypínačům je úspora místa, signalizace stavu libovolného výstupu systému, možnost měřit teplotu a také možnost připojení externích tlačítek nebo detektorů.
• Každé tlačítko může ovládat kterýkoliv aktor (spotřebič) v systému. Dále lze také přiřadit každému tlačítku jinou funkci nebo makro (sestava funkcí). Je tedy možné jedním tlačítkem ovládat několik spotřebičů zároveň.
• GSB3-20/S, GSB3-40/S, a GSB3-60/S nelze násobit do vícerámečků a jsou určeny pro montáž do instalační krabice.

Technické parametry

• Měření teploty: ANO, vestavěný teplotní senzor
• Rozsah a přesnost měření teploty: 0.. +55°C; 0.3°C z rozsahu
• Vstupy: 2x AIN/DIN
• Počet ovládacích tlačítek: 2
• Indikace: barevně podsvícený symbol
• Pracovní teplota: -20 .. +55 °C
• Krytí: IP20
• Pracovní poloha: libovolná
• Instalace: na zeď, s dodržením podmínek pro správnou instalaci termostatu
• Rozměry: 94 x 94 x 36 mm
• Hmotnost: 154 g
