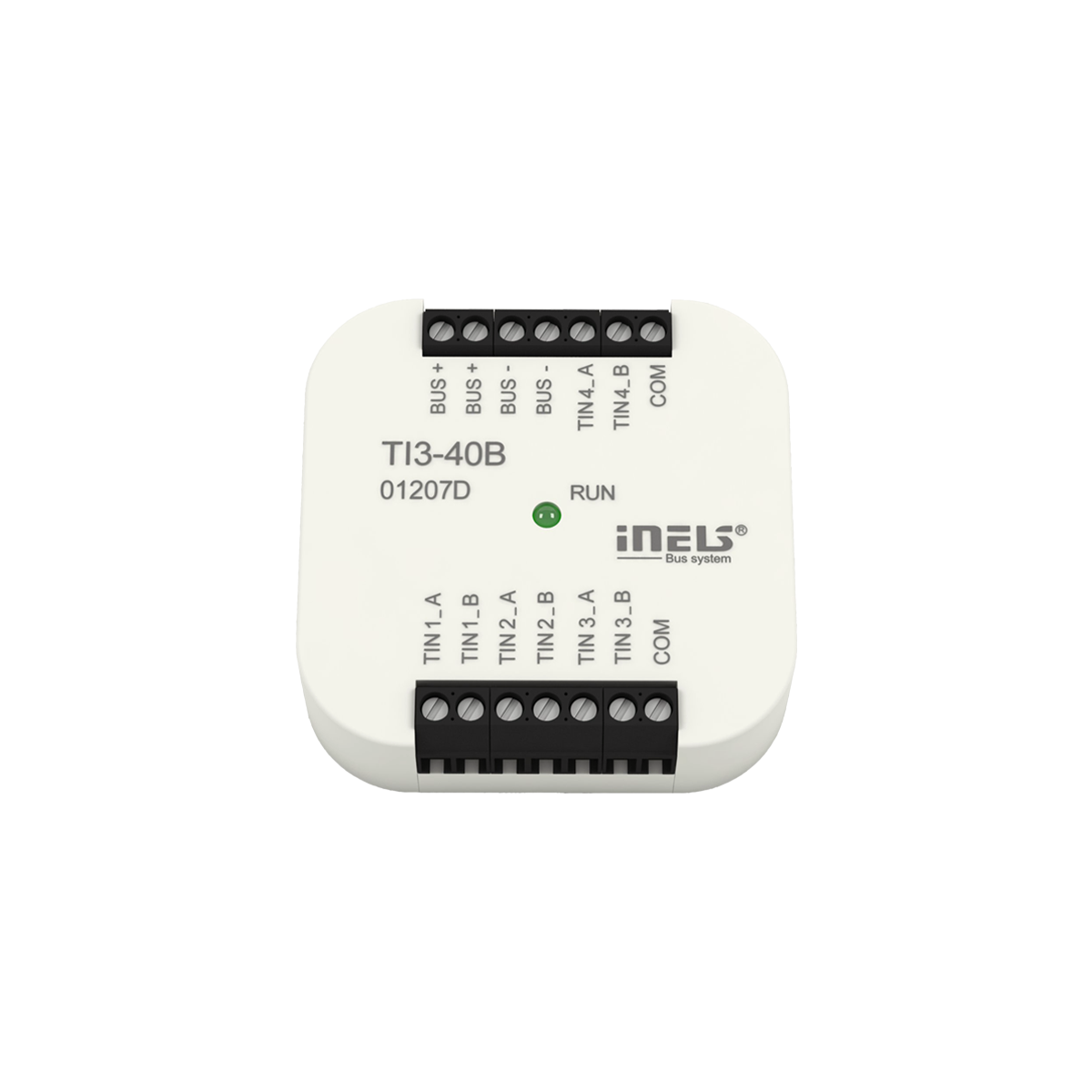

Teplotní vstup jednokanálový a čtyřkanálový TI3-40B

Jednotky jsou určeny pro připojení jednoho (TI3-10B) nebo až čtyř (TI3-40B) externích teplotních senzorů.

Jednotky řady TI3 podporují připojení následujících teplotních senzorů:

• TC/TZ - 2vodičové zapojení
• Ni1000, Pt1000, Pt100 - 2vodičové a 3vodičové zapojení.

Používá se v případech, kdy je nutné snímat teplotu, např. podlaha/prostor, vnitřní/venkovní teplota, technologické zařízení – kotelny, solární ohřev apod.

Stav jednotek indikuje zelená LED dioda RUN na předním panelu:

• Je-li připojeno napájecí napětí (jednotky jsou napájeny prostřednictvím sběrnice BUS), ale neprobíhá komunikace s masterem, svítí LED RUN nepřetržitě.
• Je-li připojeno napájecí napětí a jednotka standardně komunikuje po sběrnici BUS, LED RUN bliká.
• TI3-10B, TI3-40B v provedení B jsou určeny pro montáž do instalační krabice EN60715.

Technické parametry

• Teplotní vstup pro měření teploty: 4x vstup na externít eplotní senzor
• Instalační sběrnice: BUS
• Indikace stavu jednotky: zelená LED RUN
• Napájecí napětí / tolerance: 27 V DC, -20 / +10 %
• Krytí: IP30
• Instalace: do instalační krabice
• Rozměry:  49 x 49 x 13 mm
• Hmotnost: 27 g
